A URNA ELETRÔNICA
E
OS SISTEMAS ELEITORAIS

Aula 04

Formatando mídias no Flash Backup Restore


Nesta aula, vamos mostrar o uso do sistema FBR – Flash Backup Restore, uma ferramenta utilizada para formatar/limpar mídias e restaurar imagens de aplicativos em mídias.

1- INSTALAÇÃO DO FLASH BACKUP RESTORE (FBR)

Caso o Flash Backup Restore não esteja instalado na aba Sem Fase dos Sistemas Eleitorais, a Zona Eleitoral deverá entrar em contato com a Seção de Suporte e Atendimento ao Usuário (SESAT) por email ou abrir um chamado no OTRS, para solicitar a instalação do sistema (FBR).

Importante

Recomendação para a formatação das mídias antes cerimônia de geração oficial

A formatação prévia das mídias no sistema FBR é uma prática que ajuda a reduzir, significativamente, o tempo necessário para a conclusão da geração das mídias oficiais no GEDAI-UE OFICIAL. Essa formatação prévia permitirá que, na geração das mídias oficiais, a opção “Formatação Completa” no GEDAI-UE seja desmarcada.


2- ACESSO AO FLASH BACKUP RESTORE (FBR)

Nos computadores das zonas eleitorais, o acesso ao sistema é feito através do ícone do FBR, que fica em Sistemas Eleitorais, na aba Sem fase.

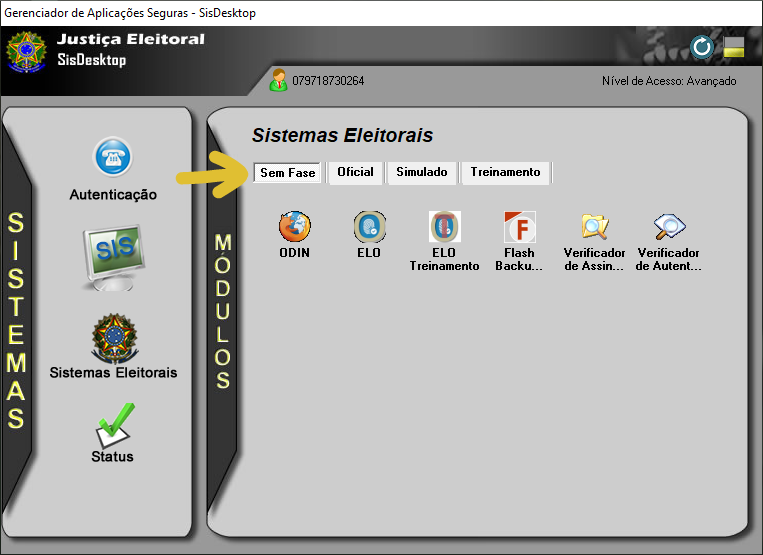

Tela SisDesktop com os ícones dos sistemas. A aba sem fase está em destaque e logo abaixo há os seguintes ícones: ODIN, ELO, ELO treinamento, Flash Backup, Verificador de assinatura e Verificador de autenticidade.

Na tela abaixo está o menu inicial do sistema Flash Backup Restore.

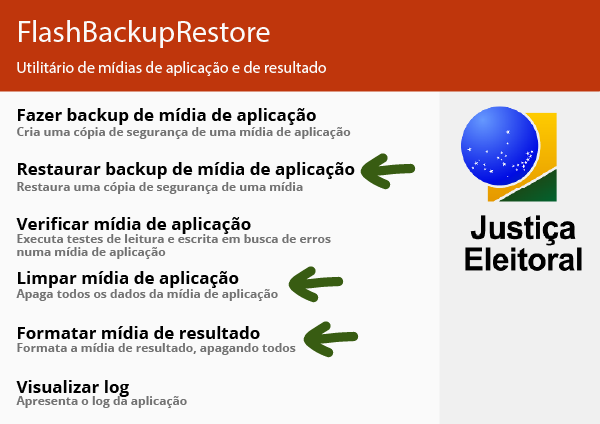

Tela do sistema Flash backup restore com as opções de acesso e com setas apontando para as opções: Restaurar Backup de midia de aplicação; Limpar mídia de aplicação; Formatar mídia de resultado.

Nesta aula, vamos aprender a Formatar Mídias de Resultado e Limpar Mídias de Aplicação.

  • Formatar mídia de resultado
Atenção
Atenção

Se a zona eleitoral for utilizar o cabo USB, deverá conectá-lo, preferencialmente, nas portas USB localizadas atrás do computador.

Escolha a opção Formatar Mídia de Resultado, que irá solicitar a inserção da mídia.

Tela do flash backup restore na opção formatar mídia de resultado com uma seta apontando para o botão Formatar. Há a mensagem: Todos os dados da mídia de resultado serão apagados. Essa operação não poderá ser desfeita.

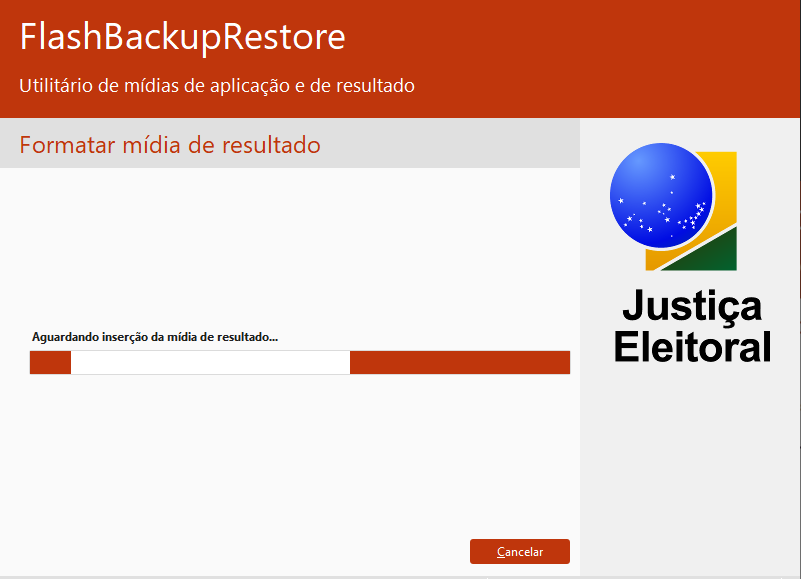

Tela do flash backup restore na opção formatar mídia de resultado apresentando a mensagem: Aguardando a inserção da mídia de resultado.

Utilizando o cabo extensor USB, insira uma Mídia de Resultado e clique em Formatar.

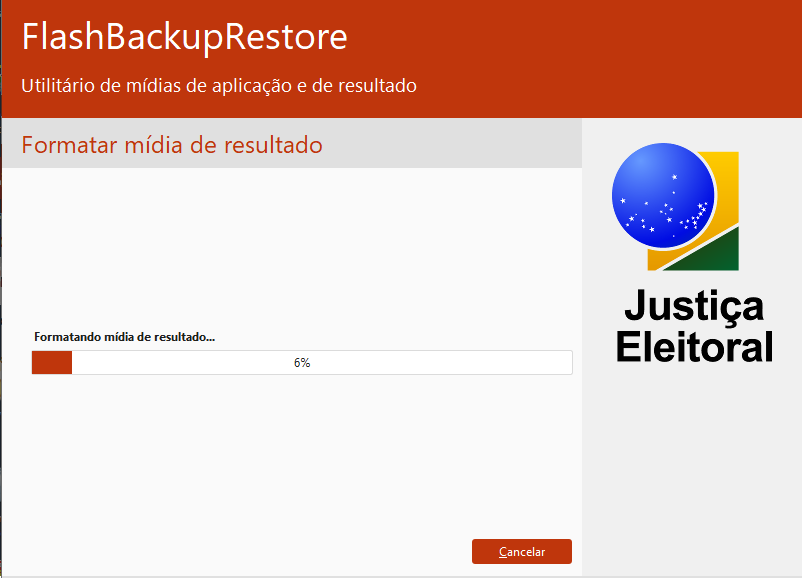

Tela do flash backup restore na opção formatar mídia de resultado apresentando a mensagem: Formatando mídia de resultado.

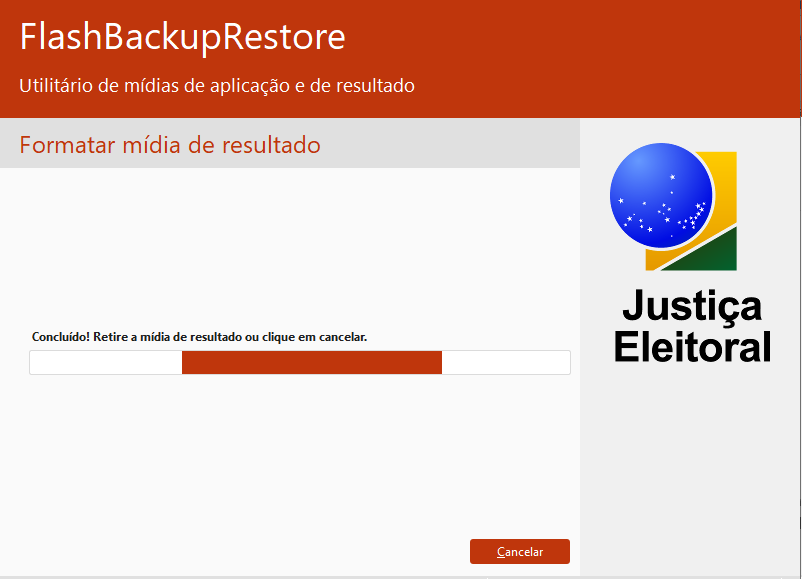

Tela do flash backup restore na opção formatar mídia de resultado apresentando a mensagem: Concluído! Retire a mídia de resultado ou clique em cancelar.

Após a formatação, será solicitada a retirada da mídia. Neste ponto, poderá ser inserida nova mídia para continuar o processo ou escolher a opção Sair, para finalizar.

  • Limpar Mídia de Aplicação - Mídia de Aplicação (MA) ou Flash Card (FC)

Para limpar as Mídias de Aplicação para as Eleições, escolher esta opção no menu e clicar em Limpar.

Tela do flash backup restore na opção limpar mídia de aplicação apresentando a mensagem: Atenção! Todos os dados da mídia serão apagados. Essa operação não poderá ser desfeita. Abaixo há uma seta apontando para o botão 'Limpar'.

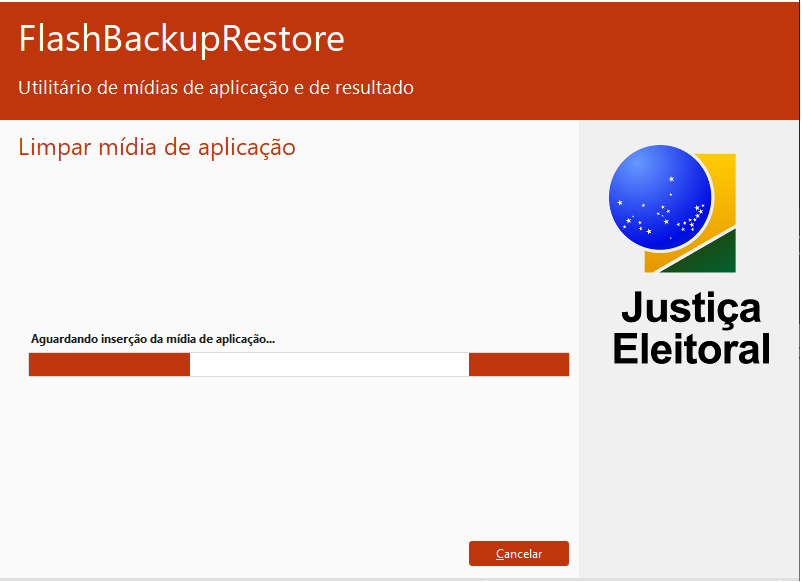

Tela do flash backup restore na opção limpar mídia de aplicação. Há a seguinte mensagem: Aguardando inserção da mídia de aplicação.
Inserir a mídia no acessório próprio, ou seja:

 - será utilizado o drive de flash card, caso a zona eleitoral tenha recebido flash cards;

- será utilizado o cabo extensor USB, caso a zona eleitoral tenha recebido MA.

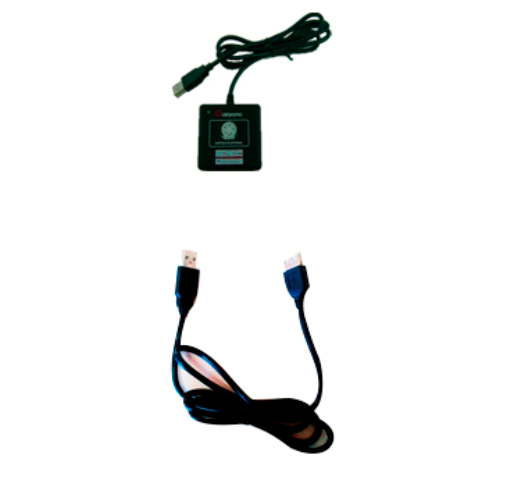

Imagem de uma flash card e de um cabo USB

Após a limpeza, será solicitada a retirada da mídia.
Neste ponto, poderá inserir nova mídia para continuar o processo ou escolher a opção Sair, para finalizar.

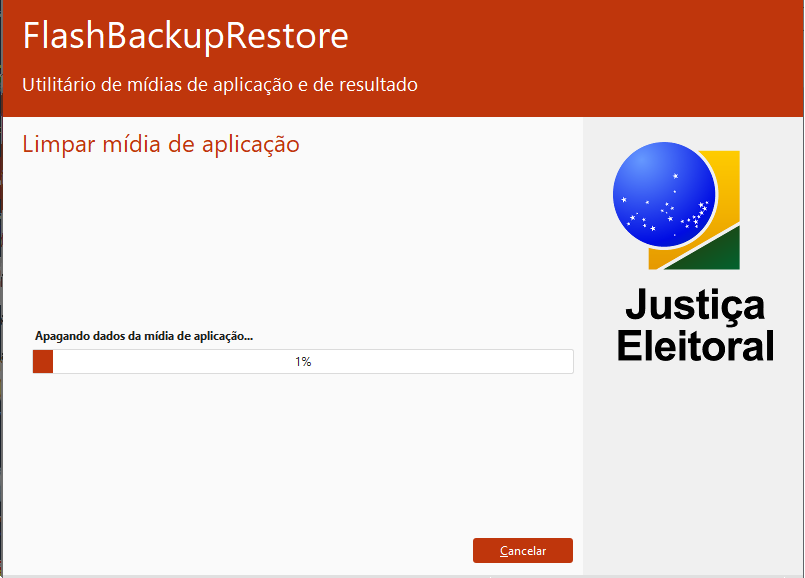

Tela do flash backup restore na opção limpar mídia de aplicação - Mensagem: apagando dados da mídia de aplicação

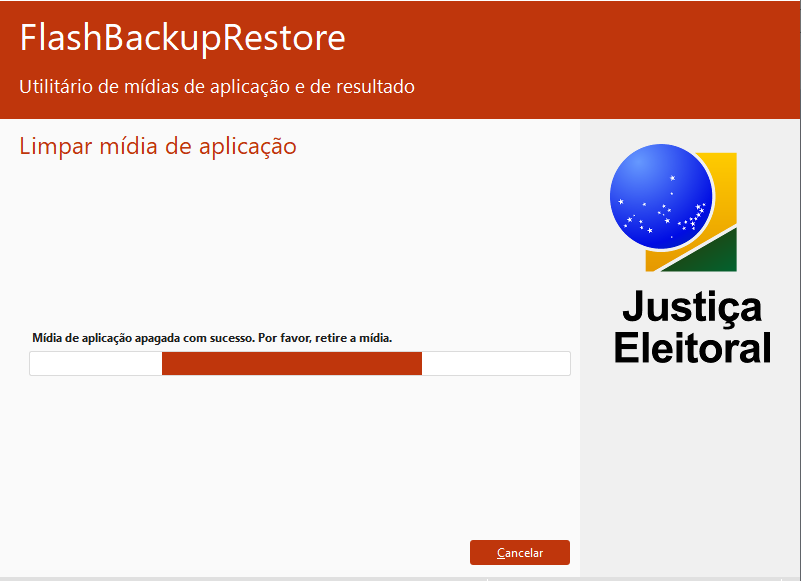

Tela do flash backup restore na opção limpar mídia de aplicação - Mensagem: Mídia de aplicação apagada com sucesso. Por favor, retire a mídia.

  • Restaurar backup de mídia de aplicação

Eventualmente poderá ser necessário que a zona eleitoral gere uma mídia de aplicação a partir de uma imagem do seu conteúdo para que possa atualizar, certificar ou preparar alguma urna. A imagem é um arquivo compactado e criptografado disponibilizado pelo TRE.

As imagens estão disponíveis na INTRANET – ELEIÇÕES – ELEIÇÕES 2024 SISTEMAS – APLICATIVOS DE URNA ELETRÔNICA. Fazer o download, salvando o arquivo em uma pasta, de preferência no micro onde o FBR estiver instalado.

Os arquivos de imagem com extensão a09 são utilizados para restaurar flash cards (para urnas 2013 e 2015). Já os arquivos de imagem com extensão a20 são utilizados para restaurar mídias de aplicação, MA (para urnas 2020 e 2022).

Para gerar a mídia a partir de uma imagem, escolha a opção Restaurar Backup de Mídia de Aplicação no menu do FBR.

Será aberta uma tela para informar onde o arquivo de imagem foi salvo. Localize a pasta onde foi baixado o arquivo.
Clique em Abrir.

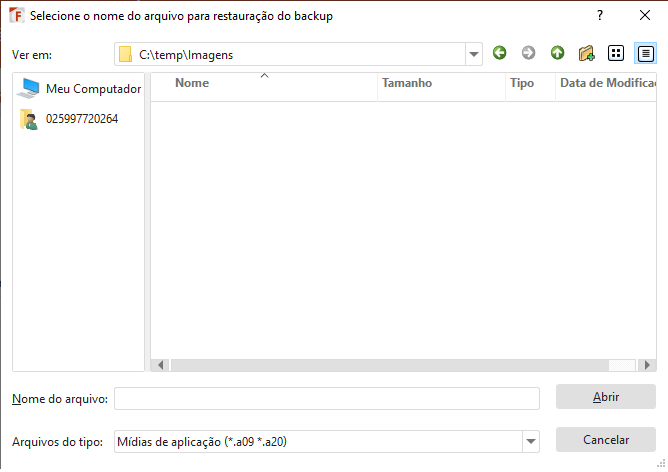

Tela mostrando o local em que foi salva a imagem com o arquivo compactado e criptografado com a mídia de aplicação.

O FBR ficará aguardando a inserção de uma mídia para começar a gravar.

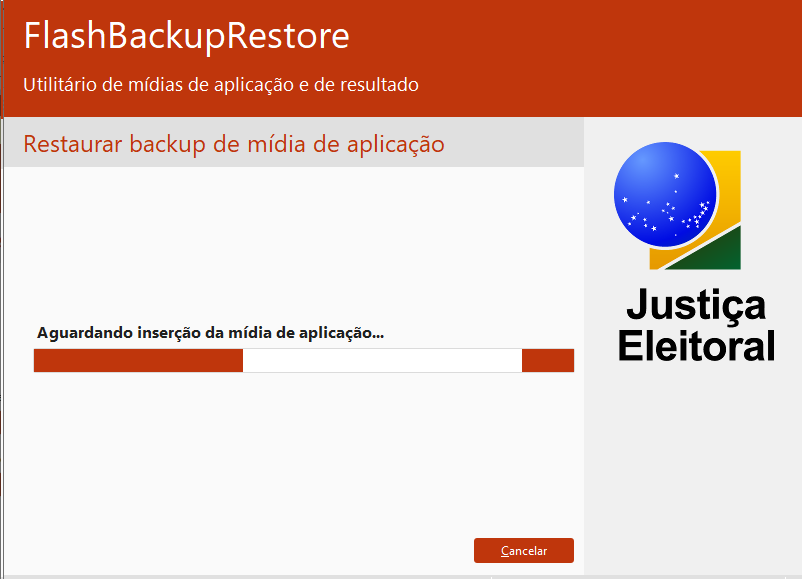

Tela do flash backup restore na opção Restaurar backup de mídia de aplicação - Mensagem: Aguardando inserção da mídia de aplicação.
Insira uma Flash Card ou Mídia de Aplicação para iniciar a gravação;

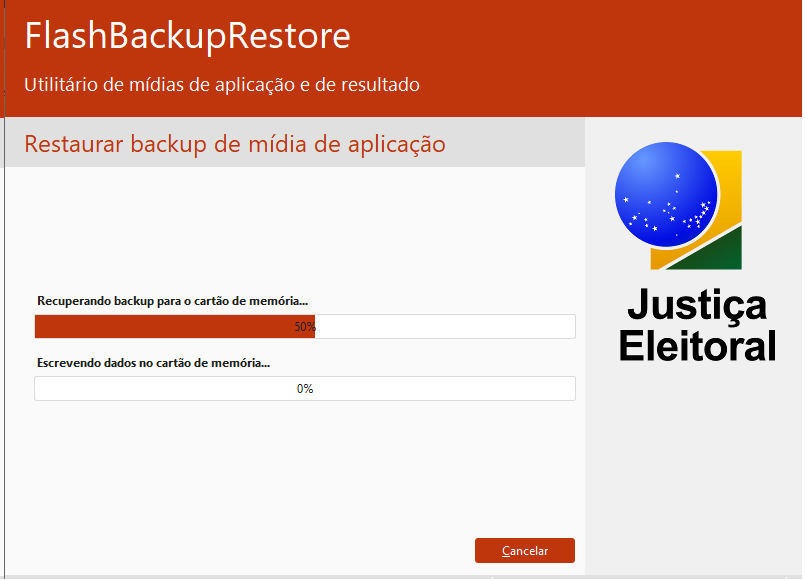

Tela do flash backup restore na opção Restaurar backup de mídia de aplicação - Mensagem: Recuperando backup para o cartão de memória...
Após a restauração, será solicitado a retirada da mídia. Neste ponto, poderá inserir nova mídia para continuar o processo ou escolher a opção Cancelar para finalizar.

Atenção

Atenção

Está disponibilizado na intranet em Eleições > Eleições 2024 > Sistemas > Aplicativos de urna eletrônica, “Passo a Passo” para a formatação e gravação das mídias no FBR. O conteúdo desse curso é apenas um conhecimento prévio.

Na próxima aula, falaremos sobre a preparação das urnas para treinamento de eleitor e mesário.


































‌
