A URNA ELETRÔNICA
E
OS SISTEMAS ELEITORAIS

Aula 03

Procedimentos com as baterias

Nesta aula serão demonstrados os seguintes procedimentos com as baterias das urnas, caso seja necessário:


1) Troca da bateria interna das urnas eletrônicas;

2) Instalação da bateria externa no dia da eleição;

3) Recarga da bateria externa após utilização (Barriga de aluguel).

1 - TROCA DA BATERIA INTERNA DAS URNAS ELETRÔNICAS

Ao receber a urna eletrônica é importante verificar como está a capacidade de carga de sua bateria interna. Essa avaliação pode ser feita observando o LED indicador de bateria na parte traseira da urna. Se o LED indicar nível crítico (led vermelho), pode ser necessário proceder com a troca da bateria.

Antes de iniciar a substituição, é importante entender o motivo da perda de carga. Uma causa comum pode ser a urna ter permanecido ligada no botão liga/desliga por um longo período sem estar conectada à tomada.

Para verificar a condição da bateria interna sem ligar a urna no botão liga/desliga, conecte o cabo de energia à tomada e deixe até o LED BAT TOTAL (verde) acender, isso indica que a bateria está carregada e funcional, e a troca não será necessária. Caso o LED BAT CRÍTICA (vermelho) tenha acendido e não se apagar, depois da urna conectada por aproximadamente 6 horas na energia para Urnas 2013 e 2015 e/ou até o ícone da bateria chegar a 100% nas Urnas 2020/ 2022, será necessário seguir os procedimentos de troca de bateria interna.

No dia das eleições, caso haja situações de falta de energia e não tendo mais baterias externas disponíveis para uso nas seções eleitorais afetadas, as zonas eleitorais poderão utilizar uma solução alternativa: retirar as baterias das urnas de contingência para usá-las nas urnas de seção.

Atenção


Aviso Importante sobre o Uso de Baterias nos Modelos UE2020 e UE2022

As baterias internas das urnas modelos 2020 e 2022 são de íon-lítio e as baterias das urnas modelos 2013 e 2015 são de chumbo-ácido, tecnologias totalmente diferentes.

É EXPRESSAMENTE PROIBIDO utilizar como BATERIA INTERNA as baterias de chumbo-ácido, que foram enviadas para serem utilizadas como EXTERNAS, nos modelos de urnas eletrônicas UE2020 e UE2022. Seguir essa regra é essencial para garantir a segurança e o funcionamento adequado das urnas.

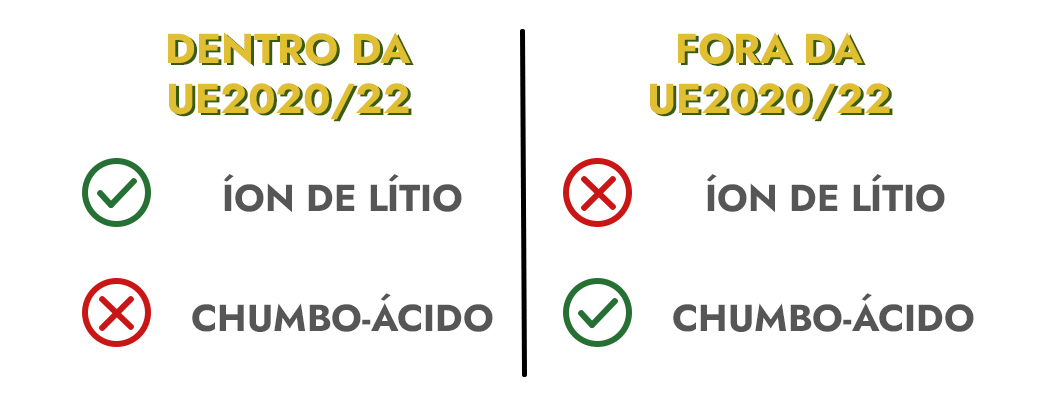

Dentro da Urna 2020/22: Íon de Lítio - Fora da Urna 2020/2022: Chumbo-ácido
Atenção

Aviso Importante sobre o Uso de Baterias no Modelo UE2015

As baterias de chumbo ácido enviadas como baterias externas NÃO entram no compartimento da bateria das urnas modelo 2015.

Para realizar a troca da bateria interna das urnas eletrônicas, siga os procedimentos demonstrados no vídeo abaixo.

 Vídeo 1 - Troca da Bateria (2013-2015 e 2020-2022)

Vídeo com áudio (coloque fone de ouvido)

2 - INSTALAÇÃO DA BATERIA EXTERNA NAS URNAS NO DIA DA ELEIÇÃO

Em caso de falta de energia prolongada na seção eleitoral durante o dia da eleição, poderá ser necessário recorrer à instalação de uma bateria externa na urna eletrônica. Antes de iniciar o procedimento, é importante considerar os seguintes pontos:

  • Execução do Procedimento: poderá ser executado por qualquer funcionário do cartório, incluindo os Profissionais de Apoio às Eleições;
  • Período de Instalação: A instalação da bateria externa deverá ser realizada apenas no dia da eleição, e somente se houver necessidade devido à falta de energia;
  • Operação da Urna: Em seções eleitorais onde a falta de energia é identificada antes do início da votação, a bateria externa deve ser conectada à urna eletrônica por meio do cabo de conexão no mesmo horário da instalação da urna na seção. A urna eletrônica deve ser iniciada na seção eleitoral já com a bateria externa conectada;
  • Dica para economia da bateria (interna e externa) - Se a seção estiver sem energia elétrica desde o início do dia, tente ligar a urna próximo das 8h (início da votação) para economia da bateria. A ZE também poderá instruir o mesário a ligar a urna às 7h, imprimir a zerésima e o resumo da zerésima, realizar o registro de mesários e desligar a urna. Ligá-la novamente somente às 8h (início da votação).

  • Como conectar a bateria externa no dia da eleição

Para realizar esse procedimento de maneira segura, é essencial seguir estas etapas:

1

Desligamento da Urna:

Antes de proceder com a conexão da bateria externa, certifique-se de que a urna está completamente desligada. Desligue a urna eletrônica no botão liga/desliga e a tomada de energia.
2

Conexão da Bateria Externa:

Para esse procedimento será utilizado o cabo de conexão de bateria externa. Primeiramente remova a tampa para ter acesso aos bornes da bateria externa. Conecte o cabo primeiramente na urna eletrônica e depois na bateria externa.

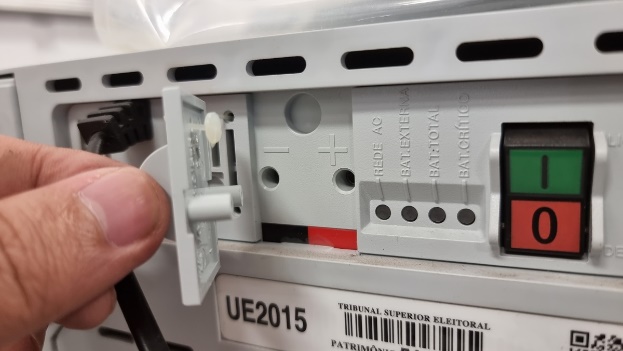

Conectores na parte traseira da Urna 2015
Urna Eletrônica Modelo 2013 e 2015

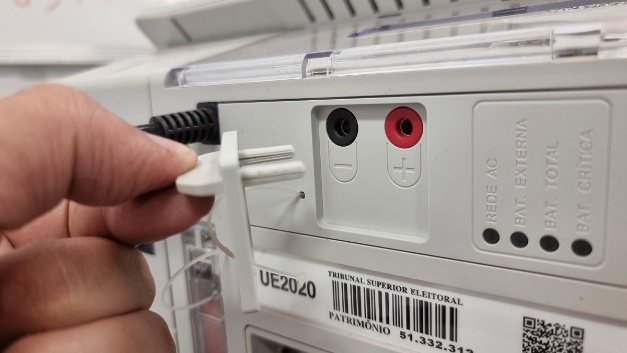

Conectores da urna 2020
Urna Eletrônica Modelo 2020 e 2022

Local para conexão da Bateria Externa nas Urnas (Bornes da bateria externa). Retire a tampa para ter acesso.

Vídeo 2 - Conexão da Bateria Externa nas UE2015 e UE2020

Vídeo com áudio (coloque fone de ouvido)
  • Desconectar a Bateria Externa Após o Encerramento da Urna Eletrônica
1

Desligamento da Urna:

Certifique-se de que a urna eletrônica esteja completamente desligada antes de proceder com a desconexão da bateria externa.
2

Desconexão Segura:

Inicie o processo de desconexão do cabo da bateria externa pela bateria. Isto evita qualquer descarga elétrica acidental ou danos ao equipamento e bateria.
3

Desconectar na Urna:

Após remover o cabo da bateria, proceda com a desconexão do cabo na urna eletrônica. Certifique-se de que o cabo esteja completamente removido de ambos os dispositivos.
4

Armazenamento Apropriado:

Após a desconexão, armazene a bateria externa e o cabo em um local seguro, onde não possam ser danificados ou causar acidentes.
Importante

Importante:

É importante destacar que nunca se deve conectar o cabo na bateria externa para armazenar ou transportar. A razão para essa precaução é evitar o contato entre os conectores do cabo, que pode resultar em um curto-circuito na bateria.


Atenção

Um curto-circuito não só tem o potencial de danificar a bateria, mas, em casos extremos, também pode gerar faíscas capazes de iniciar um incêndio. Portanto, sempre assegure que o cabo de conexão da bateria externa esteja devidamente isolado e separado da bateria quando não estiver em uso, garantindo a segurança durante o transporte e armazenamento.

3 – RECARGA DAS BATERIAS EXTERNAS UTILIZADAS APÓS O DIA DA ELEIÇÃO (BARRIGA DE ALUGUEL)

Esse procedimento deverá realizado por todas as zonas eleitorais que utilizaram baterias externas com 2º turno e que estejam utilizando as urnas modelos 2013 e 2015.

Quando baterias externas são utilizadas no dia da eleição, é fundamental garantir que elas sejam recarregadas na semana seguinte ao pleito, utilizando o procedimento de "Barriga de Aluguel".

Para a recarga dessas baterias, utilizar urnas de contingência ou de treinamento. NÃO utilizar urnas de seção para o procedimento de “barriga de aluguel”.

A bateria descarregada deve ser conectada à urna como uma bateria interna. A urna, então, deve ser ligada na tomada por 6 horas.

Não utilizar o cabo de conexão de bateria externa para a recarga da bateria. Esse cabo não recarrega a bateria.

Atenção
Atenção

Em urnas modelos 2020 e 2022 não é possível realizar o procedimento de “barriga de aluguel”, pois as baterias externas são de chumbo ácido.

 Vídeo 3 - Carga de Baterias Externas (Barriga de Aluguel)

Vídeo com áudio (coloque fone de ouvido)

Acabamos de ver os procedimentos com as baterias.
Aguardamos você na próxima aula!
































‌
