No TRE-CE também utilizamos os modelos de UE 2013, 2015, 2020 e 2022.

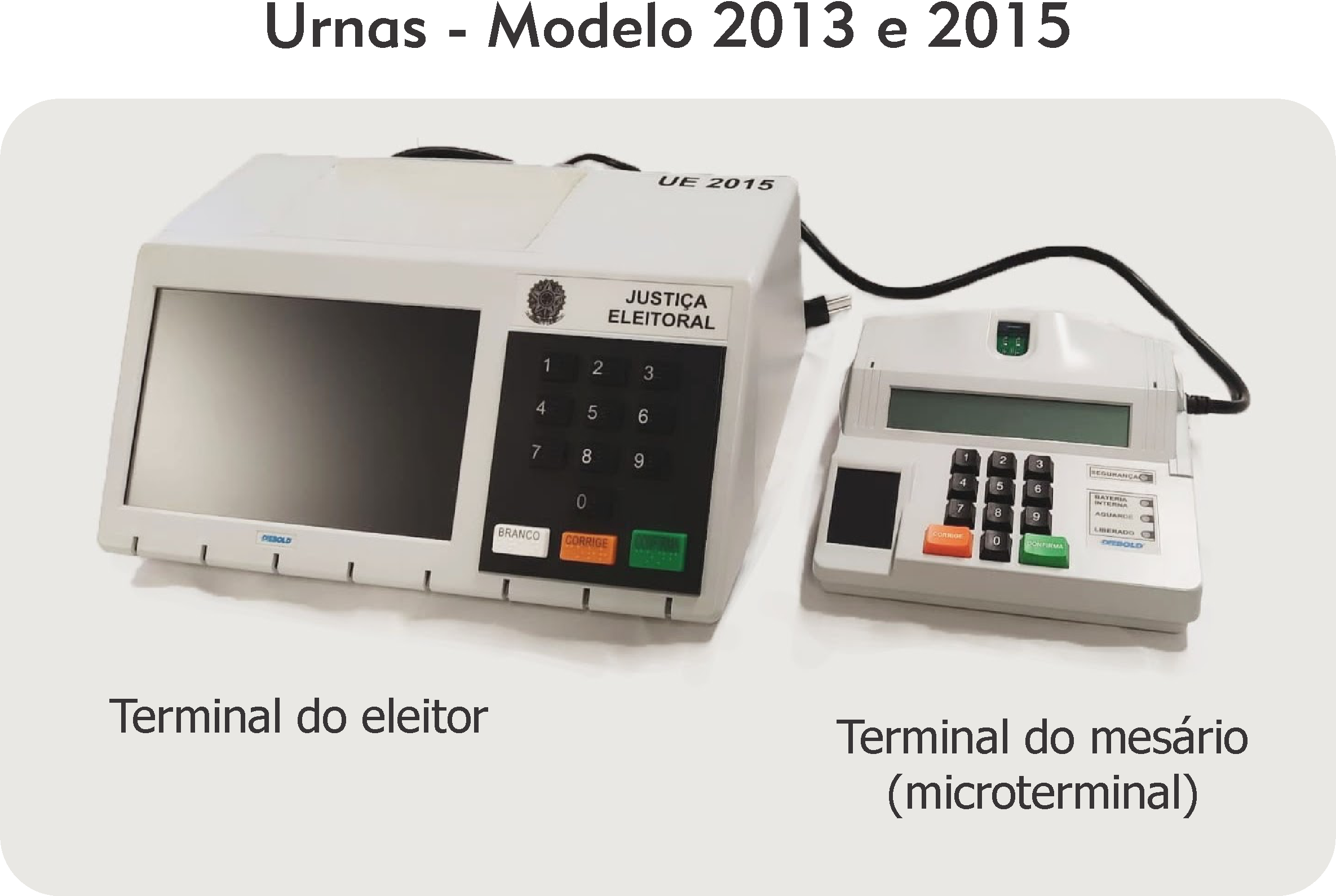

Urnas Modelo 2013 e 2015
- São praticamente idênticas.
- Terminal do Mesário (TM):
Teclado numérico;
Tela de cristal líquido. - Terminal do Eleitor (TE):
Teclado numérico;
Utilização de Flashes Cards – FC e Memoria de Resultado - MR.
UE 2013

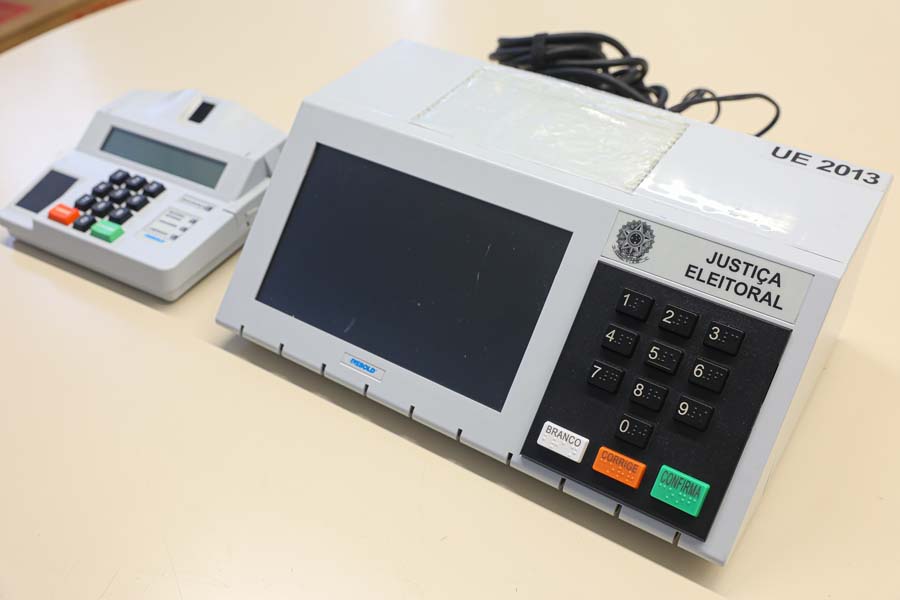

Urna eletrônica modelo 2013:
Dispositivo retangular com tela e teclado numérico para votação.

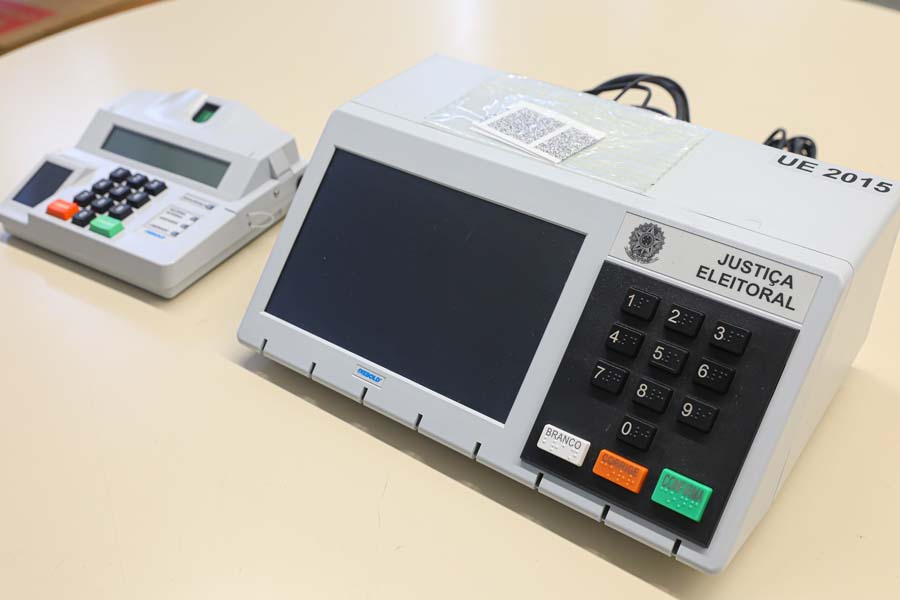

UE 2015
Urna eletrônica modelo 2015:
Dispositivo retangular com tela e teclado numérico para votação.

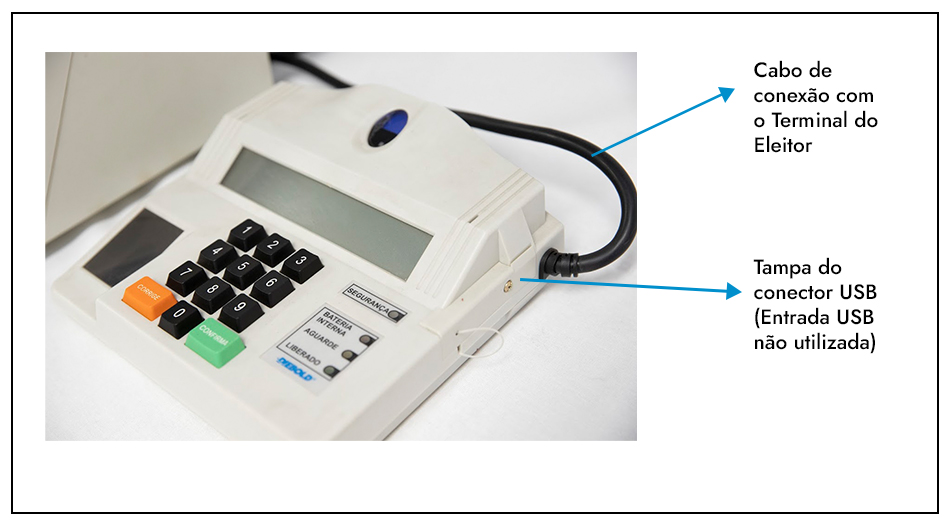

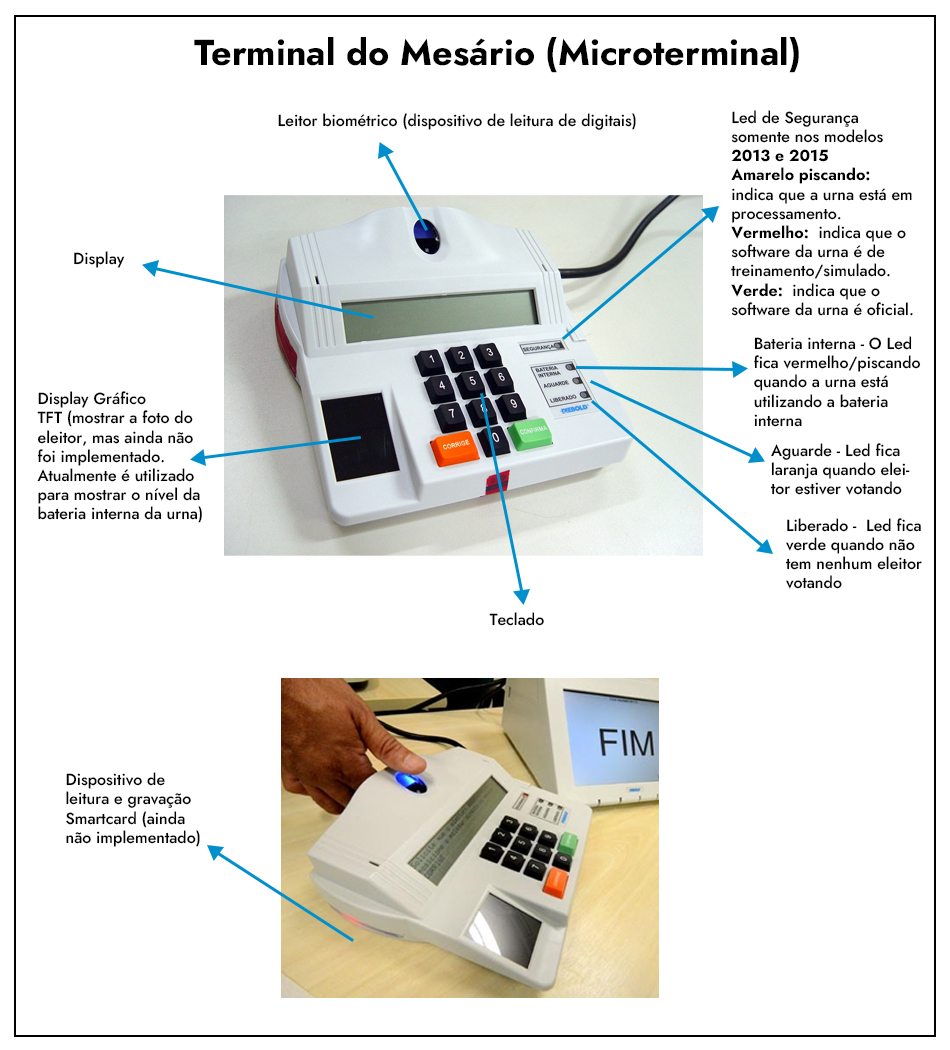

Para mais detalhes sobre o Terminal do Mesário (TM) das urnas dos modelos 2013-2015, veja a imagem:
Para mais detalhes sobre o Terminal do Eleitor (TE) das urnas dos modelos 2013-2015, veja a imagem:
#paratodosverem
Clique aqui para saber quais componentes da urna estão sendo exibidos na imagem acima (formato .PDF).
Vídeo 2 - Detalhes da urna eletrônica 2013 e 2015
Vídeo com áudio (coloque fone de ouvido)
Urnas modelo 2020 e 2022
- Também são idênticas.
- Terminal do Mesário (TM):
Tela totalmente gráfica, sensível ao toque (touch screen). - Terminal do Eleitor (TE):
Teclado numérico mais moderno que possui teclas com duplo fator de contato para detecção de erros.
Utilização de mídia de aplicação (MA-pen drive).

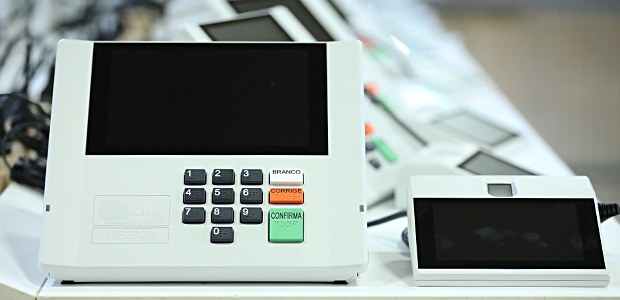

UE 2020

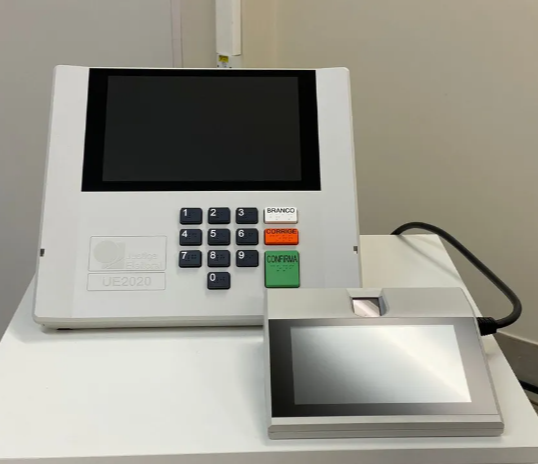

Urna eletrônica modelo 2020:
Descrição: Dispositivo retangular com tela e teclado numérico para votação.
UE 2022

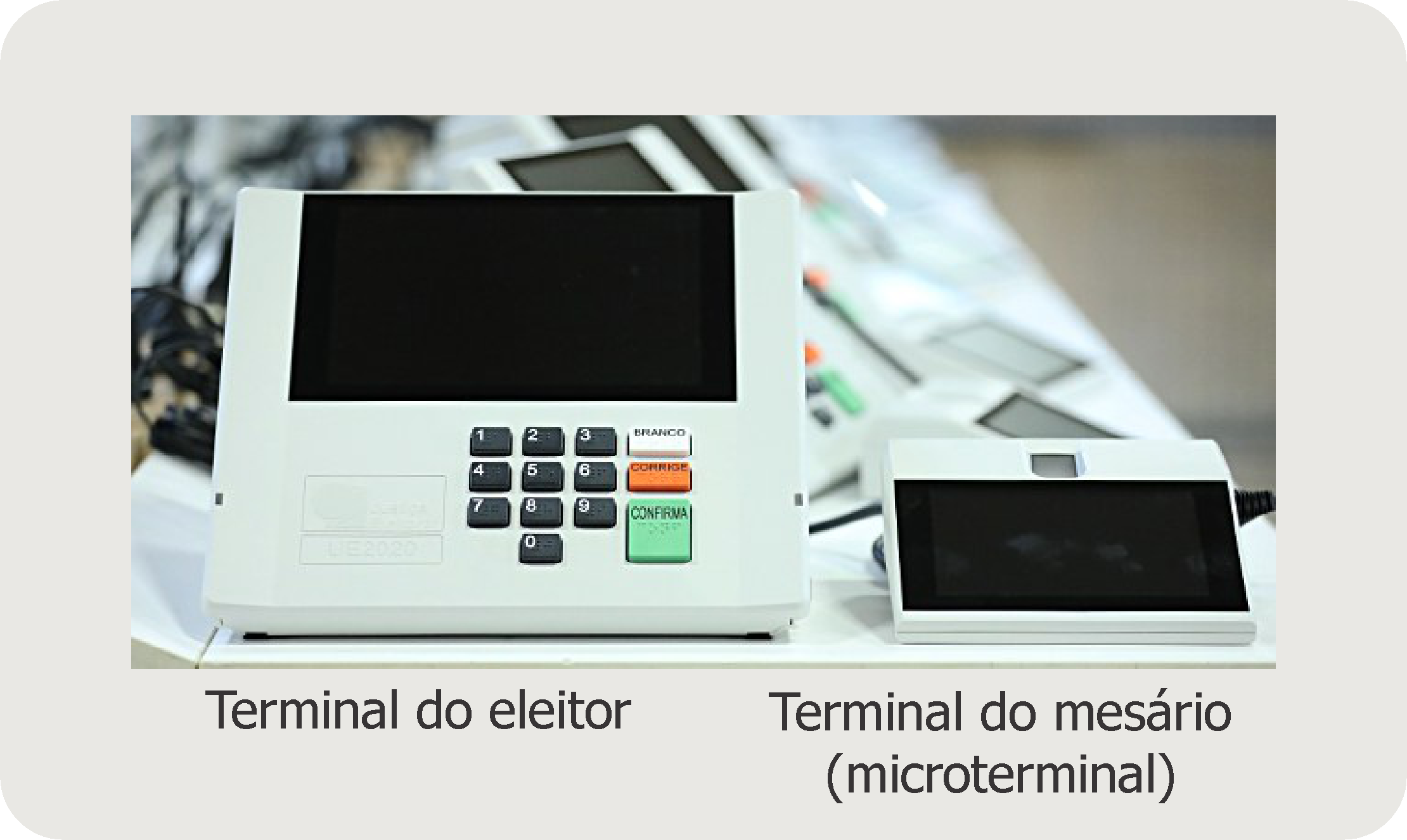

Urna eletrônica modelo 2022:
Descrição: Dispositivo retangular com tela e teclado numérico para votação.
Para mais detalhes sobre o Terminal do Mesário (TM) das urnas dos modelos 2020 e 2022, veja a imagem:
#paratodosverem
Clique aqui para saber os detalhes do terminal do mesário descritos na imagem acima (formato .PDF).
Para mais detalhes sobre o Terminal do Eleitor (TE) das urnas dos modelos 2020 e 2022, veja a imagem:
#paratodosverem
Clique aqui para saber quais componentes da urna estão sendo exibidos na imagem acima (formato .PDF).
Vídeo 3 - Detalhes da urna eletrônica 2020 e 2022
Vídeo com áudio (coloque fone de ouvido)
2- CUIDADOS COM A URNA ELETRÔNICA
É fundamental observar certos cuidados com os equipamentos e suprimentos da urna eletrônica para evitar danos que possam comprometer seu funcionamento. Seguem recomendações importantes:
- Parafusos do drive da mídia de aplicação e da impressora
Utilize somente as Chaves Philips fornecidas pelo TRE-CE (chave Philips tamanho 3/16" x 4"). O uso de outras ferramentas como chave de fenda, parafusadeira elétrica ou chave Philips com especificações diferentes poderão danificar os parafusos da impressora e da tampa de acesso a Mídia de Votação. Não aperte excessivamente os parafusos, pois isso pode espanar e danificá-los.
Atenção!
Caso o parafuso seja danificado, pelo uso incorreto de ferramenta que não seja a chave Philips especificada acima, haverá dificuldade para acessar a mídia de votação, em caso de substituição da urna, no dia da Eleição.
- Gabinetes e displays
Caso seja necessário a limpeza dos gabinetes, dos displays e dos leitores biométricos usar apenas um pano macio seco. Não utilize produtos químicos ou à base de álcool para limpar as urnas eletrônicas. Evite que líquidos caiam nos displays ou dentro da urna, pois isso pode causar danos graves aos componentes eletrônicos.
- Cabos das urnas
A urna possui dois cabos distintos:
1) Cabo AC (cabo de energia) que mede aproximadamente 5 metros em todos os modelos de urna;
2) Cabo que liga o Terminal do Mesário ao terminal do Eleitor, que mede aproximadamente 4 metros em todos os modelos de urna.
Todas as urnas eletrônicas são bivolt, funcionando adequadamente em tomadas com tensões entre 110 e 240V.

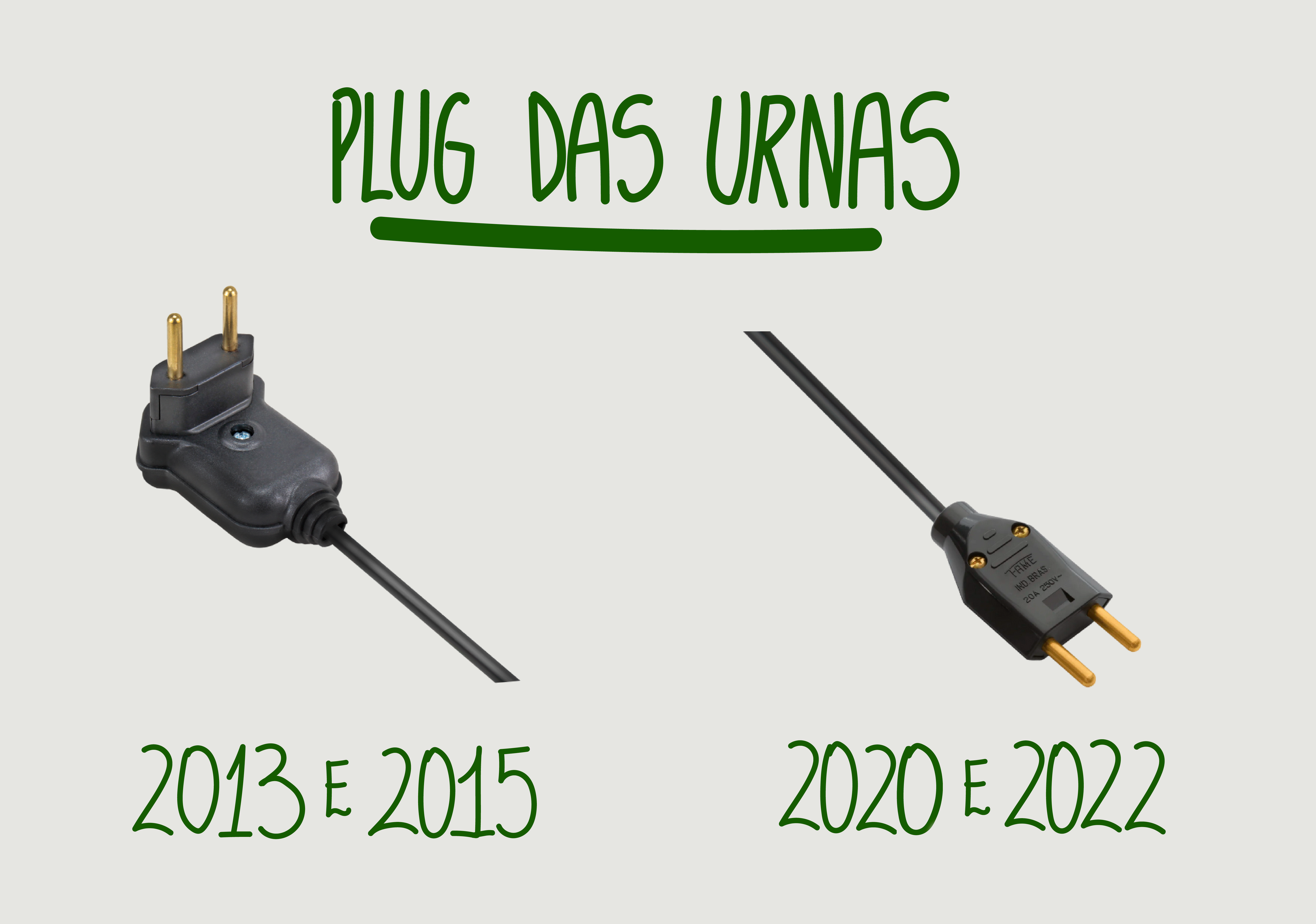

As urnas modelos 2013 e 2015 possuem plugs de energia em forma de L, o que dificulta sua conexão lado a lado em algumas réguas de energia. Devido a essa configuração, costumam ocupar o espaço equivalente a dois plugs retos, como os presentes nas urnas 2020 e 2022.

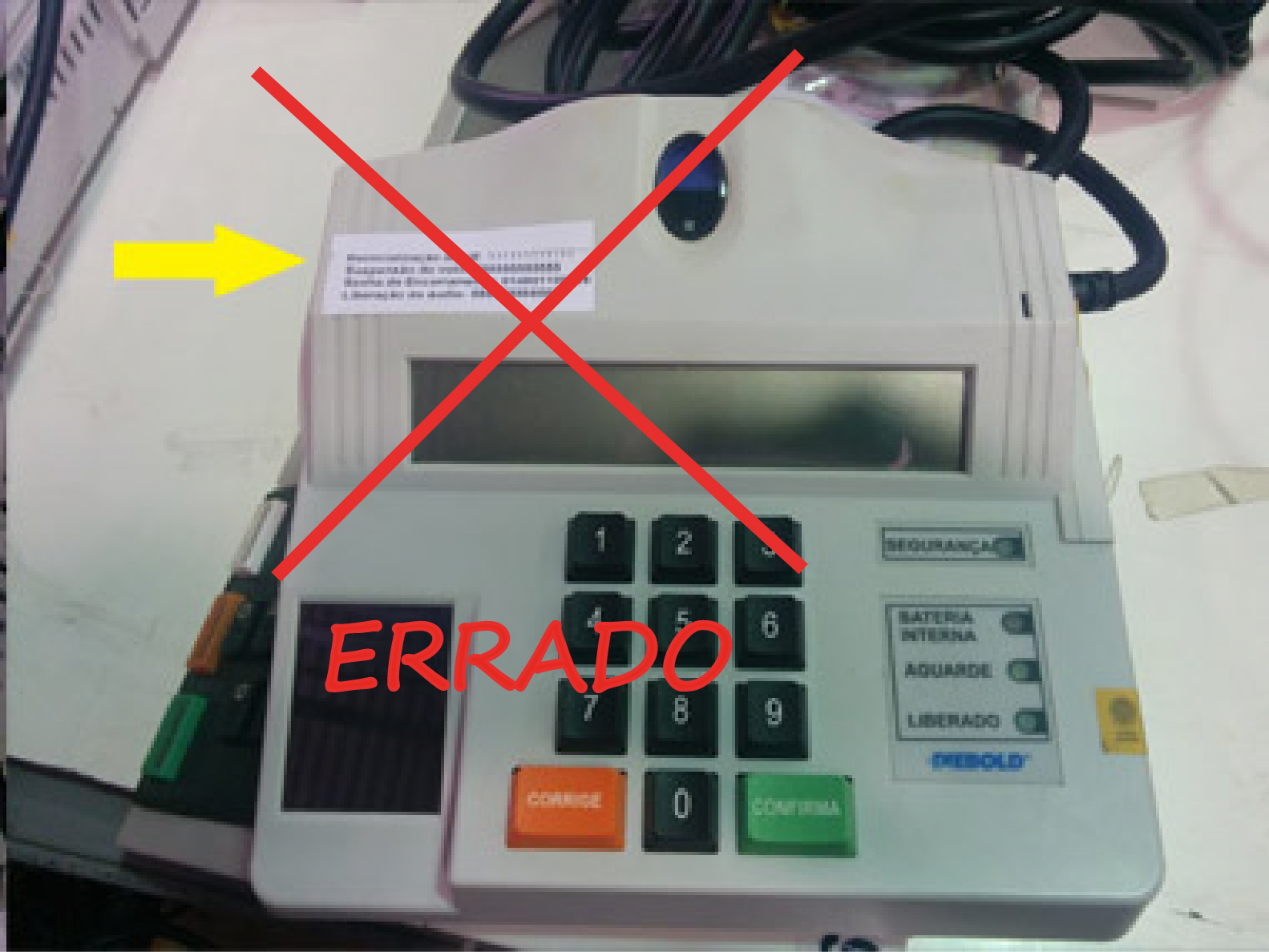

- Etiquetas indevidas nos gabinetes e nas caixas da urna
Não colar etiquetas no gabinete das urnas eletrônicas e no envelope plástico. O processo de remoção pode danificar o equipamento, além de exigir grande esforço e alto consumo de materiais de limpeza.

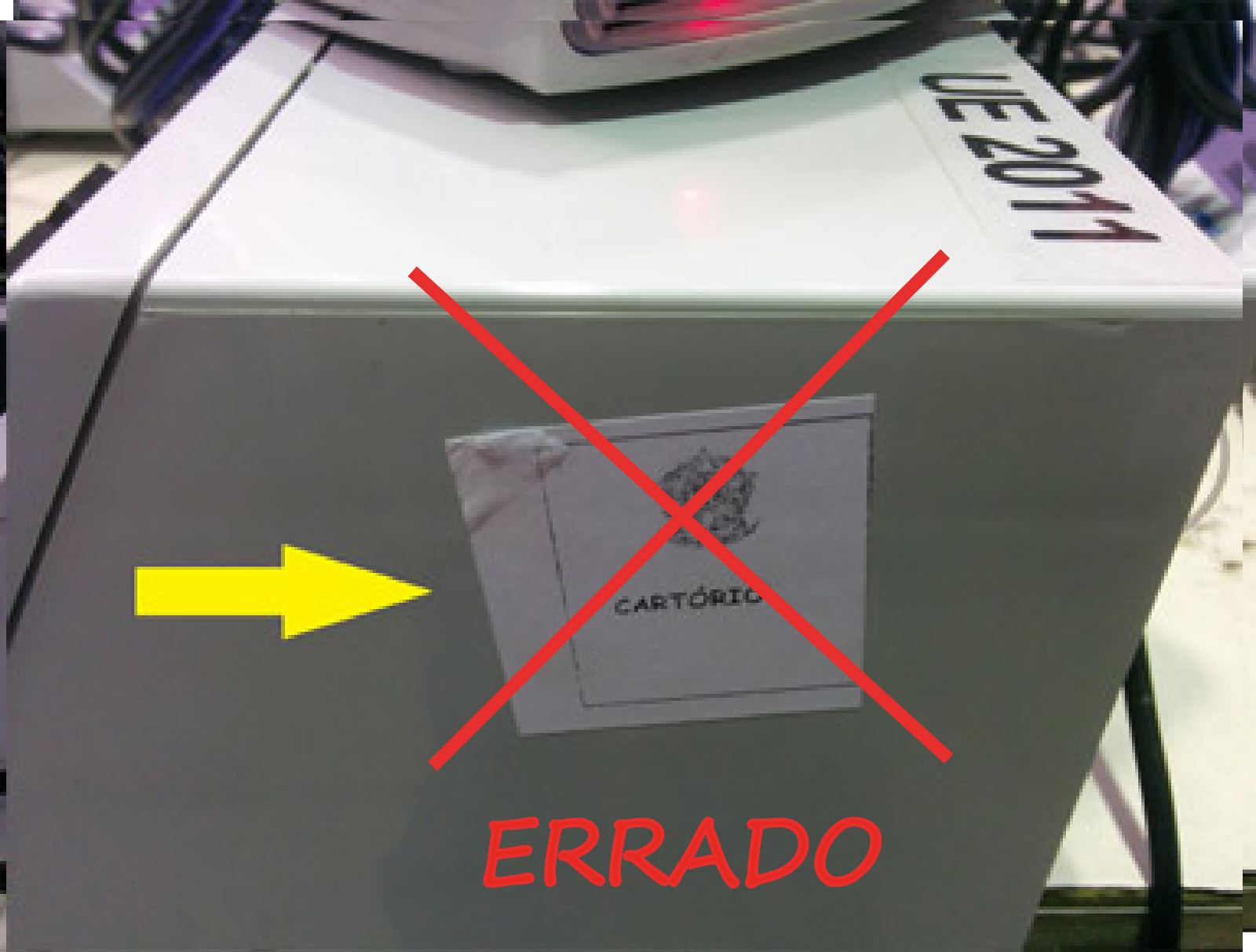

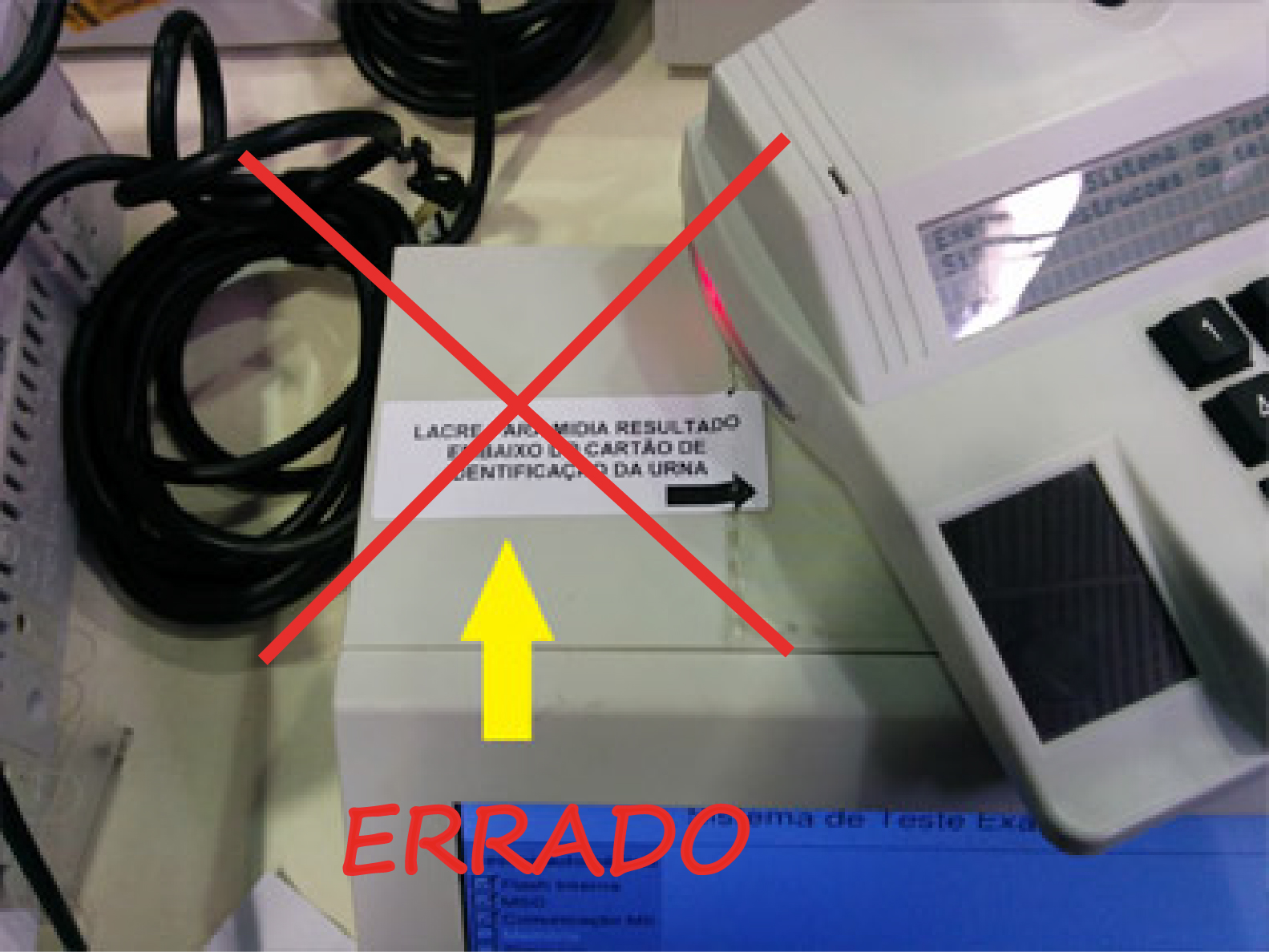

A seguir, confira fotos exemplificando o que deve ser evitado:
Exemplo 1
Exemplo 2
Exemplo 3

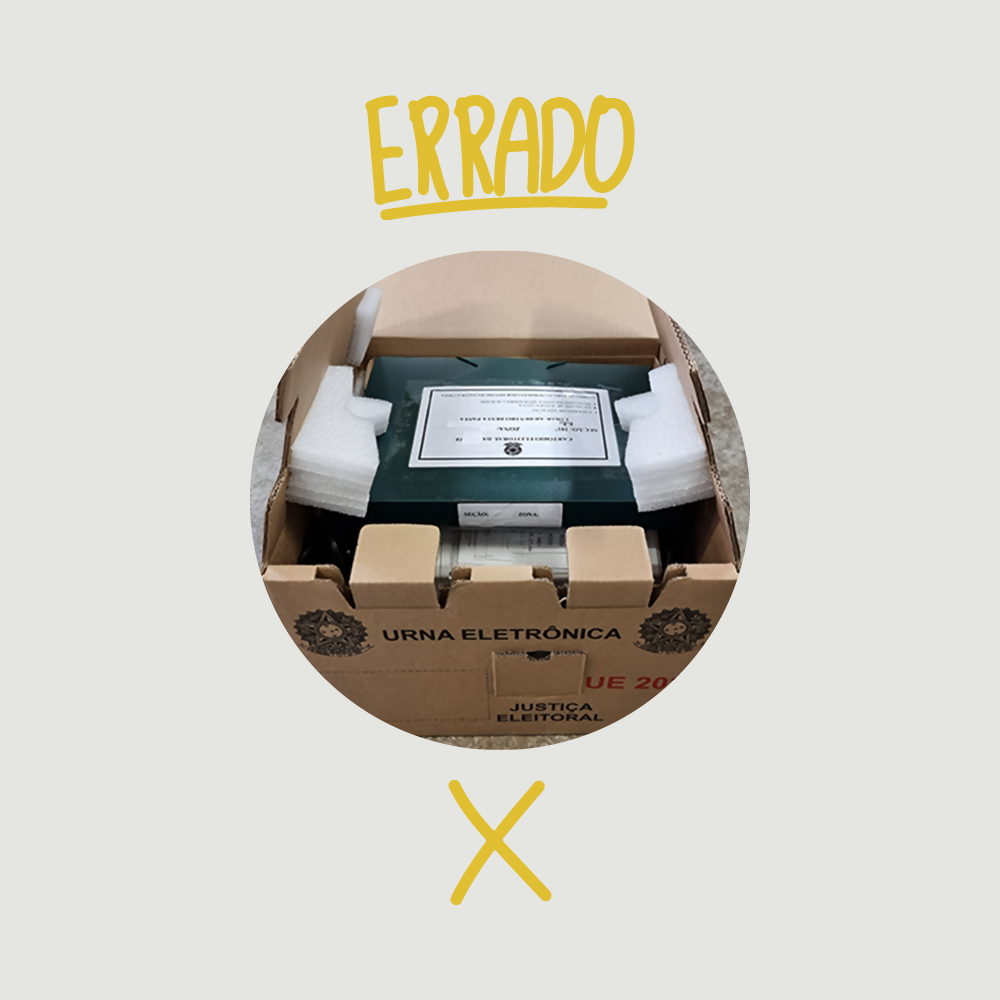

- Caixas (embalagens)

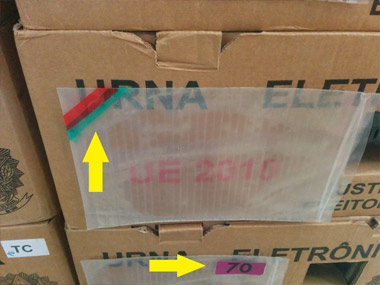

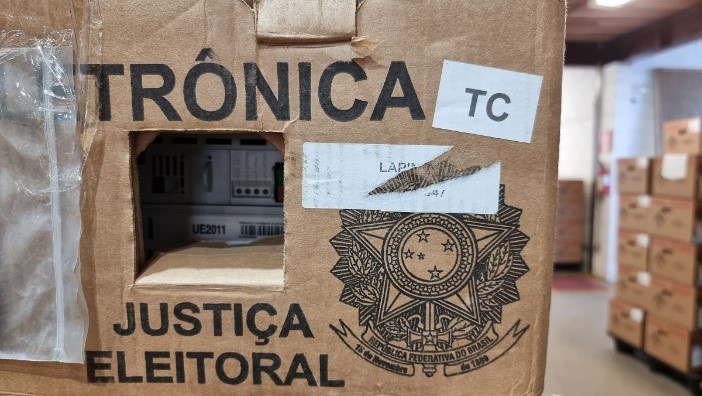

Não colar etiquetas diretamente nas caixas das urnas ou no envelope plástico. Qualquer tipo de identificação deve ser inserida exclusivamente dentro do envelope plástico localizado na frente da caixa.
A caixa foi projetada para acomodar apenas a urna eletrônica, sendo proibido utilizá-la para transportar pastas, materiais de mesários ou outro tipo de item que podem danificar tanto a caixa como a urna eletrônica. Para transportar os materiais de mesário deve-se utilizar as sacolas azuis ou maletas fornecidas pela Coordenadoria de Gestão de Ativos (COGEA) para esse fim.
Os protetores (brancos) afixados internamente nas caixas da urna eletrônica não deverão ser removidos em nenhuma hipótese.
Cuidado ao manusear as linguetas que travam a tampa da caixa, evitando que elas sejam rasgadas ou danificadas.
Agora que você já conhece as urnas eletrônicas, seus modelos e componentes, vamos à próxima aula! Até lá!
